在光伏电站超过25年的运行寿命中，组件不仅需持续发电，更需在强风、积雪、振动等复杂机械应力下保持结构完整与性能稳定。这些动态载荷的长期累积，可能导致材料疲劳、隐裂扩展乃至结构失效，直接影响电站的安全与收益。如何科学评估组件在反复机械应力下的耐久性？IEC 61215:2021标准中的动态机械载荷测试，为此提供了系统化的验证方法。

动态机械载荷测试是一种模拟组件在运输、安装及运行过程中所受低频循环应力的可靠性试验，旨在评估其在长期机械振动与压力下的结构稳定性。该测试基于IEC 61215-2:2021标准，核心参数包括：

• 测试压强：1000Pa（约对应常规风压与雪载）；

• 循环次数：1000次；

• 频率范围：每分钟3-7次循环。

测试重点验证组件在动态负载下是否出现电池隐裂、焊带疲劳、边框变形或密封失效等问题。随着客户对产品耐用性要求的提升，越来越多厂商选择提高测试压强或延长循环次数，以更严苛的条件评估组件在极端场景下的机械可靠性。

组件在实际运行中常因支架振动、强风晃动或积雪压迫等，承受方向交替、大小变化的动态载荷。若其结构设计或材料强度不足，易引发以下典型问题：

• 电池隐裂扩展：微裂纹在循环应力下延伸，导致电流失配与功率衰减；

• 焊带疲劳断裂：互联条在反复弯曲下断裂，串联电阻升高；

• 边框形变或开裂：铝型材强度不足或连接工艺薄弱，影响组件整体刚度与安装稳定性；

• 封装材料与玻璃脱层：界面粘结强度不足，湿气入侵加速老化。

这些故障模式只有在模拟真实动态负载的测试中才能被有效识别。

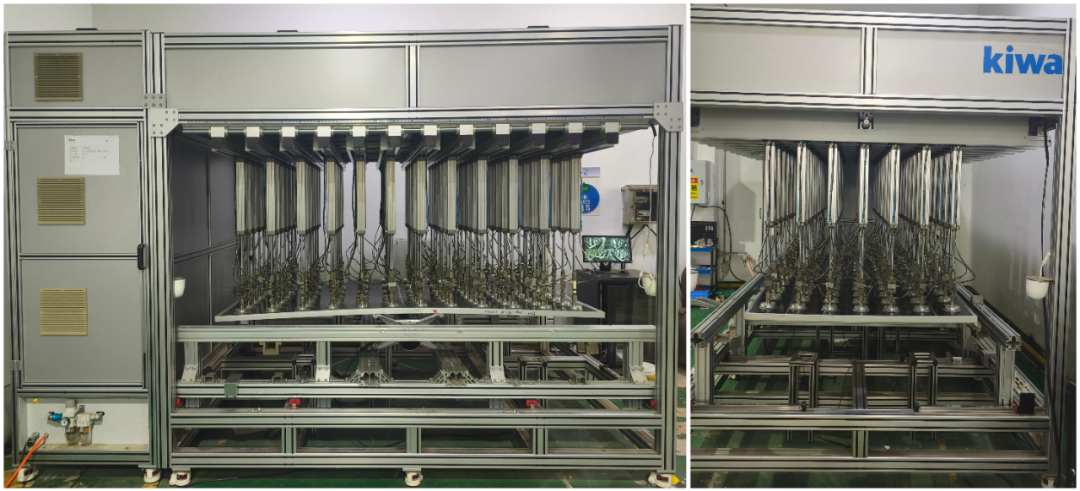

Kiwa PI China实验室配备了多台高性能机械载荷测试系统，每台设备集成84个独立气缸，测试区域达2600×1600mm，可覆盖当前主流大尺寸组件。系统配备多个高精度形变传感器与在线监测仪器，实时捕捉组件在测试过程中的应力分布与结构变化，确保数据准确、过程可控、结果可溯。

尽管组件在设计与材料上持续优化，Kiwa PI China在大量动态机械载荷测试中仍观察到以下几类典型失效：

• 玻璃破裂：玻璃厚度不足或边缘存在微裂纹，在集中应力下发生断裂；

• 边框变形或断裂：铝边框强度不足或角部连接工艺薄弱，在循环载荷下发生疲劳失效；

• 电性能衰减：电池片隐裂扩展、栅线断裂，导致组件功率显著下降；

• 封装界面脱层：背板/胶膜与玻璃之间粘结失效，影响结构完整与防潮性能。

这些“隐藏”的结构缺陷在常规检测中难以发现，却会显著影响组件在风振、雪载等真实环境下的长期可靠性。

除标准动态机械载荷测试外，Kiwa还可根据客户应用场景定制组合测试方案，如“动态载荷+温度循环”“动态载荷+湿热老化”等耦合测试，更真实地模拟户外多种应力共同作用的影响。我们同步结合EL隐裂检测、IV性能追踪与绝缘耐压测试，实现从结构完整性到电性能的全维度评估，为客户提供从材料选型、结构设计到工艺优化的闭环数据支持。
