在光伏电站长达25年甚至更久的运行周期中，组件不仅自身需抵御严苛环境，其内部的“安全卫士”——旁路二极管的可靠性更直接关系到系统安全。当组件局部被阴影遮挡或出现故障时，旁路二极管随即导通，为电流提供旁路，防止电池片过热产生“热斑”。然而，若二极管本身散热不良、性能不佳，则可能从保护者变为过热失效甚至起火的隐患。如何科学评估这颗关键元器件的热可靠性？IEC 61215:2021标准中的旁路二极管热性能测试，为此提供了系统的评估方案。

什么是旁路二极管热性能测试？

旁路二极管热性能测试是一项专门评估二极管在模拟实际工作状态下的热管理和电气稳定性的试验。其核心在于精确测量二极管在通过大电流时的结温、热阻及散热特性，确保其在最严苛工况下也不会发生热失控。

该测试严格遵循IEC 61215-2:2021标准，主要流程包含三个关键阶段：

1、V-T特性校准：在30°C至90°C等多个设定温度环境中对二极管施加脉冲电流，获取电压-温度（V-T）校准曲线，为后续结温计算奠定基础。

2、稳态热阻测试：在75°C环境温度下，对二极管施加规定正向电流并持续1小时，通过校准曲线计算其稳态结温与热阻，评估其长期工作的散热能力。

3、过载能力验证：同样在75°C环境下，施加1.25倍额定电流并持续1小时，严苛考核其短时过载工况下的热稳定性与安全裕度。

为何这项测试至关重要？

旁路二极管是组件安全设计的最后防线。其热性能的优劣直接决定：

• 热斑防护有效性：散热不佳的二极管在导通时自身会剧烈发热，不仅无法有效保护电池，反而可能成为新的热源。

• 火灾风险控制：二极管或接线盒的持续过热可能导致封装材料熔毁、绝缘失效，引发短路甚至火灾。

• 系统长期可靠性：频繁的热应力会加速二极管性能退化，导致其提前失效，使整个组件串失去保护，发电量受损。

因此，通过专业的测试提前识别二极管的热设计缺陷，是从源头杜绝安全隐患的关键。

Kiwa实验室如何执行测试？

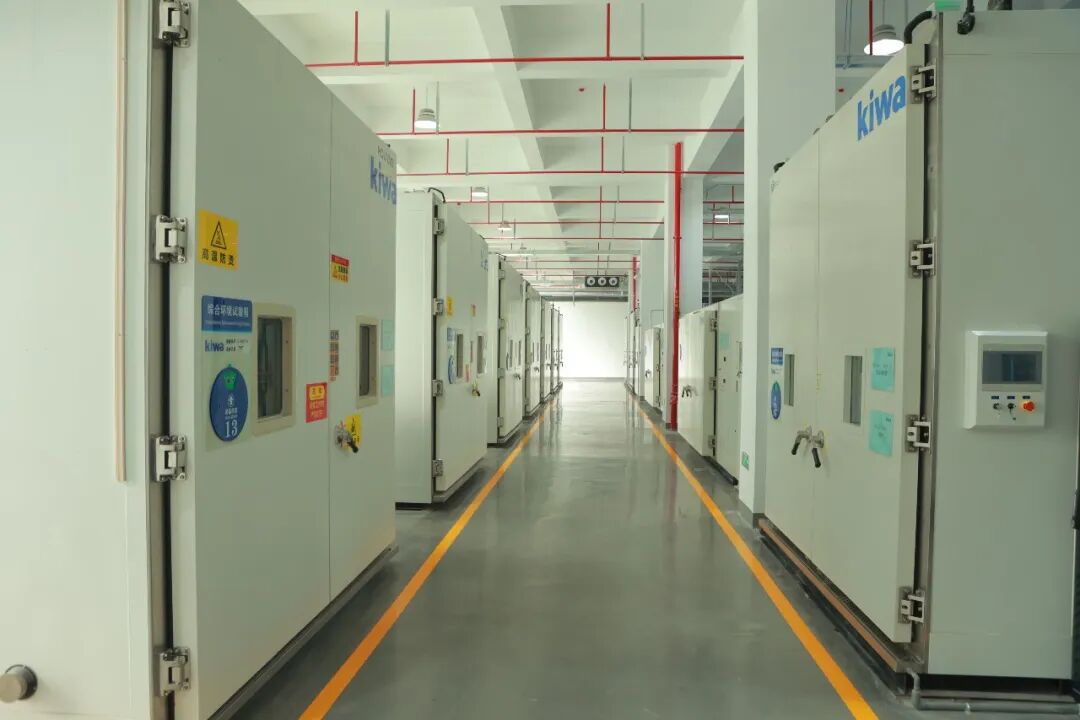

Kiwa PI China实验室建立了完善的二极管热性能测试体系。我们配备可精准控温的综合环境箱与高精度电源及数据采集监控系统，能够严格复现标准要求的各种温度与电流条件。通过对电压、温度的毫秒级同步监测与专业数据分析，我们可准确计算并报告二极管的核心热参数，为客户提供可靠的设计验证与失效分析依据。

测试常见问题揭示

尽管二极管技术与接线盒设计不断进步，Kiwa PI China实验室在大量测试中仍频繁发现以下典型失效模式：

• 二极管过热失效：结温远超技术规格书限值，导致器件永久性损坏。

• 热阻过高：散热路径设计不良，热量无法及时导出，存在热失控风险。

• 接线盒熔毁：二极管过热或焊接不良产生的累积热量，导致接线盒塑料壳体局部熔化、碳化。

• 焊接点失效：二极管引脚与汇流条焊接不牢，在大电流热循环后出现脱焊、虚焊，造成电气断路。

这些隐患在组件出厂前的常规电性能测试中极难被发现，却可能在电站运行数年后引发严重的功能失效或安全事故。
